La porte Inverseur
Préalable :
Théorème de Boole :
X . X = X
ce qui nous permet également d'écrire
____ _
X . X = X

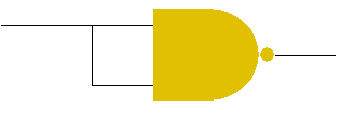

Et dès lors la porte NAND peut être utilisée comme porte inverseur de cette manière :

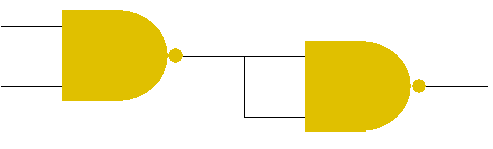

La porte ET
Il suffit d'inverser le résultat de la porte Non ET

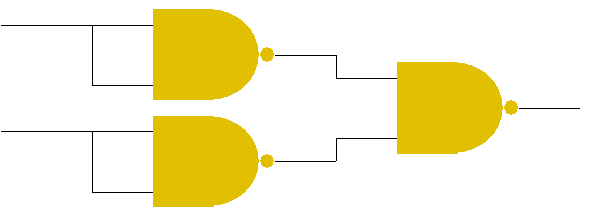

La porte OU
Préalable :
Théorème de De Morgan :
_____ _ _
A + B = A . B
Et si nous inversons le tout :
____
_ _
A + B = A . B
